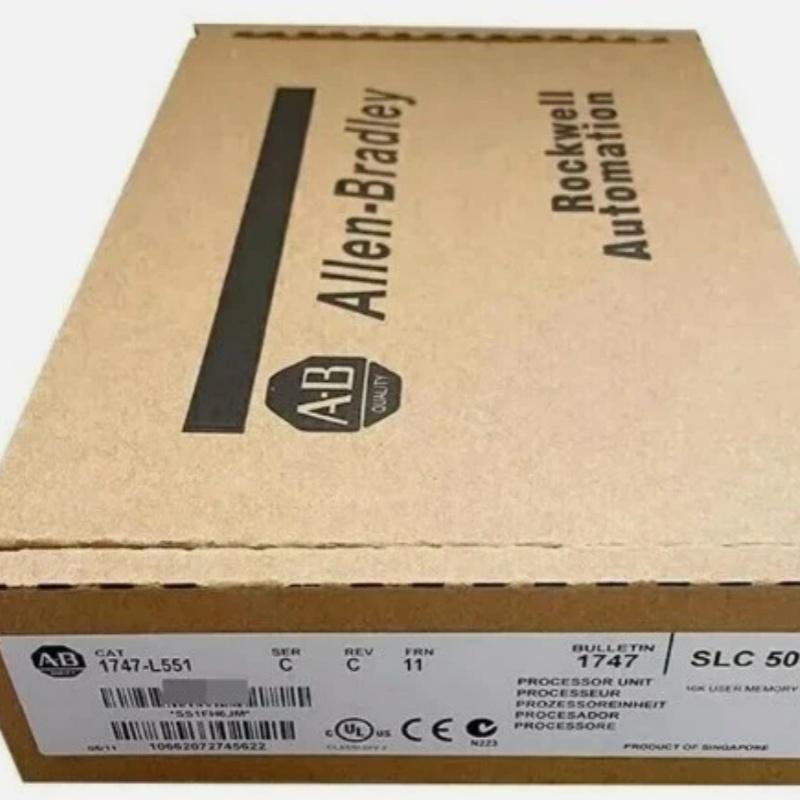

Mô-đun Allen-Bradley 1747-L551

Bộ xử lý CPU Allen-Bradley 1747-L551 là một mô-đun xử lý SLC 5/05 dành cho hệ thống mô-đun SLC 500, được thiết kế cho các ứng dụng điều khiển công nghiệp cần kết nối Ethernet. Nó tích hợp RAM 16KB hỗ trợ pin (12K chương trình/4K dữ liệu) với bộ nhớ Flash EEPROM dự phòng, cổng Ethernet (10/100 Base-T) và RS-232 tích hợp, cùng với khả năng mở rộng I/O (lên đến 4096 điểm I/O kỹ thuật số, 480 điểm I/O tương tự) để cung cấp khả năng điều khiển thời gian thực đáng tin cậy trong sản xuất, xử lý vật liệu và tự động hóa quy trình. Mặc dù đã ngừng sản xuất (tính đến ngày 31 tháng 12 năm 2021), nó vẫn là một giải pháp đáng tin cậy để nâng cấp và thay thế các hệ thống cũ, với khả năng tương thích ngược hoàn toàn và tuân thủ các tiêu chuẩn toàn cầu.

1. Bộ nhớ RAM người dùng 16KB có pin dự phòng và bộ nhớ Flash EEPROM để sao lưu dữ liệu an toàn.
2. Tích hợp sẵn cổng Ethernet (10/100 Base-T) và RS-232 để kết nối linh hoạt với HMI, SCADA và các thiết bị cũ.
3. Hỗ trợ tối đa 4096 điểm I/O kỹ thuật số và 480 điểm I/O tương tự cho thiết kế hệ thống có khả năng mở rộng.
4. Thời gian quét chương trình nhanh (0,9 ms/Kword) và thời gian thực thi bit (0,37 μs) cho logic điều khiển phản hồi nhanh.
5. Đồng hồ/lịch thời gian thực, lập trình trực tuyến và công tắc chọn chế độ (Lập trình/Chạy/Điều khiển từ xa) cho tính linh hoạt trong vận hành.

Các trường hợp ứng dụng:

• Dây chuyền sản xuất tự động: Điều khiển máy lắp ráp, băng tải và hệ thống kiểm tra chất lượng với thời gian quét nhanh và khả năng giao tiếp DH+ đáng tin cậy.
• Quản lý vật tư: Quản lý tự động hóa kho hàng (máy xếp pallet, máy phân loại và cảm biến kiểm kê) thông qua tích hợp liền mạch với các thiết bị cũ qua giao thức RS-232.
• Điều khiển quy trình: Hỗ trợ các quy trình hóa chất, thực phẩm & đồ uống và xử lý nước quy mô vừa với PID và các chức năng toán học nâng cao.
• Tự động hóa tòa nhà: Tích hợp hệ thống HVAC, chiếu sáng và an ninh để điều khiển tập trung toàn bộ cơ sở.
• Nâng cấp hệ thống cũ: Thay thế liền mạch các bộ xử lý SLC 500 cũ hơn trong khi vẫn giữ nguyên I/O và lập trình hiện có.
