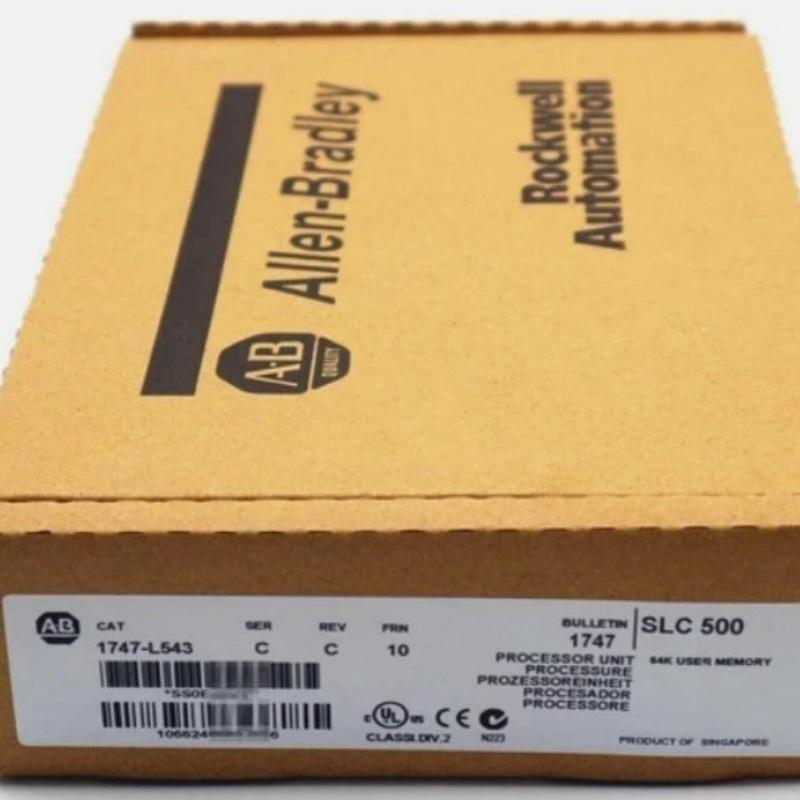

Mô-đun Allen-Bradley 1747-L543

Bộ xử lý CPU Allen-Bradley 1747-L543 là một mô-đun xử lý SLC 5/04 dung lượng cao dành cho hệ thống mô-đun SLC 500, được thiết kế riêng cho các ứng dụng điều khiển công nghiệp quy mô vừa và lớn, yêu cầu bộ nhớ lớn và khả năng giao tiếp mạnh mẽ. Nó tích hợp RAM 64KB được hỗ trợ bằng pin (60K chương trình/4K dữ liệu) với bộ nhớ Flash EEPROM dự phòng, hai cổng giao tiếp DH+/RS-232 và I/O có thể mở rộng (lên đến 4096 điểm I/O kỹ thuật số, 480 điểm I/O tương tự) để cung cấp khả năng điều khiển thời gian thực đáng tin cậy trong sản xuất, xử lý vật liệu và tự động hóa quy trình. Mặc dù đã ngừng sản xuất (tính đến ngày 31 tháng 3 năm 2024), nhưng nó vẫn là lựa chọn hàng đầu để nâng cấp hệ thống cũ, cung cấp khả năng tương thích ngược hoàn toàn và tuân thủ các tiêu chuẩn toàn cầu.

1. Bộ nhớ RAM người dùng 64KB hỗ trợ pin (60K chương trình/4K dữ liệu) với bộ nhớ Flash EEPROM dự phòng để lưu trữ dữ liệu an toàn.
2. Tích hợp kép cổng DH+ và RS-232 cho phép kết nối linh hoạt với HMI, SCADA và các thiết bị cũ.
3. Hỗ trợ tối đa 4096 điểm I/O kỹ thuật số và 480 điểm I/O tương tự cho thiết kế hệ thống có khả năng mở rộng.
4. Thời gian quét chương trình nhanh (0,9 ms/Kword) và thời gian thực thi bit (0,37 μs) cho logic điều khiển phản hồi nhanh.
5. Đồng hồ/lịch thời gian thực, lập trình trực tuyến và công tắc chọn chế độ (Lập trình/Chạy/Điều khiển từ xa) cho tính linh hoạt trong vận hành.

Các trường hợp ứng dụng:

• Dây chuyền sản xuất tự động: Điều khiển máy lắp ráp, băng tải và hệ thống kiểm tra chất lượng với thời gian quét nhanh và khả năng giao tiếp DH+ đáng tin cậy.
• Quản lý vật tư: Quản lý tự động hóa kho hàng (máy xếp pallet, máy phân loại và cảm biến kiểm kê) thông qua tích hợp liền mạch với các thiết bị cũ qua giao thức RS-232.
• Điều khiển quy trình: Hỗ trợ các quy trình hóa chất, thực phẩm & đồ uống và xử lý nước quy mô vừa với PID và các chức năng toán học nâng cao.
• Tự động hóa tòa nhà: Tích hợp hệ thống HVAC, chiếu sáng và an ninh để điều khiển tập trung toàn bộ cơ sở.
• Nâng cấp hệ thống cũ: Thay thế liền mạch các bộ xử lý SLC 500 cũ hơn trong khi vẫn giữ nguyên I/O và lập trình hiện có.
