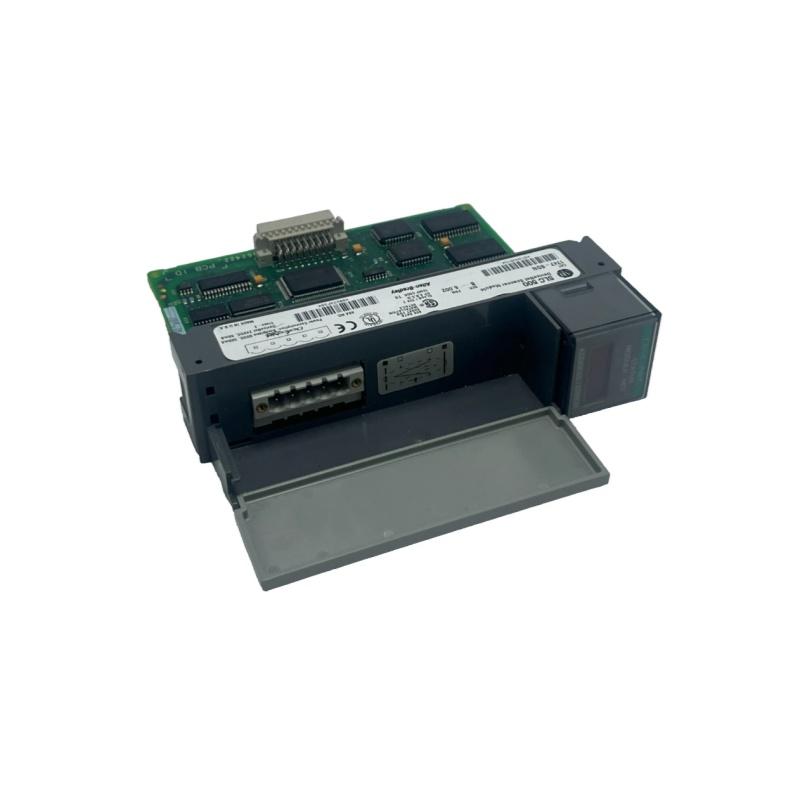

Mô-đun Allen-Bradley 1747-SDN

Mô-đun quét DeviceNet một khe cắm Allen-Bradley 1747-SDN dành cho bộ điều khiển SLC 500, cho phép tích hợp liền mạch giữa bộ xử lý SLC 500 và mạng DeviceNet để kết nối các cảm biến, bộ truyền động, động cơ và HMI. Nó hỗ trợ tối đa 63 nút, tốc độ truyền 125/250/500 Kbps và nhiều chế độ truyền thông I/O (Polled, Strobe, Change-of-State, Cyclic I/O), với khả năng kết nối xuyên suốt cho các thiết lập đa mạng. Mặc dù đã bị Rockwell ngừng sản xuất, nhưng nó vẫn là một lựa chọn đáng tin cậy để nâng cấp hệ thống SLC 500 cũ, đảm bảo khả năng tương thích ngược và giao tiếp công nghiệp mạnh mẽ trong sản xuất, xử lý vật liệu và điều khiển quy trình.

1. Mô-đun khe đơn dành cho khung máy SLC 500, tương thích với bộ xử lý SLC 5/02, 5/03, 5/04, 5/05.
2. Hỗ trợ tốc độ truyền DeviceNet 125/250/500 Kbps và tối đa 63 nút cho thiết kế mạng có khả năng mở rộng.
3. Nhiều chế độ nhắn tin (Polled, Strobe, COS, Cyclic I/O) và cầu nối truyền dẫn cho các kết nối mạng đa DeviceNet.
4. Dung lượng lưu trữ dữ liệu đầu vào 150 từ + dữ liệu đầu ra 150 từ cho việc trao đổi dữ liệu đầu vào/đầu ra khối lượng lớn.
5. Đèn LED mặt trước (Module/Mạng) và màn hình LCD để theo dõi trạng thái thời gian thực và chẩn đoán lỗi.
6. Cách ly mạch 30V (đã thử nghiệm ở 500V AC) giữa DeviceNet và bo mạch chủ để tăng cường bảo vệ điện.

Các trường hợp ứng dụng:

• Tự động hóa sản xuất: Kết nối bộ điều khiển SLC 500 với các cảm biến, bộ truyền động và động cơ hỗ trợ DeviceNet để điều khiển dây chuyền lắp ráp và thu thập dữ liệu.
• Hệ thống xử lý vật liệu: Tích hợp máy quét mã vạch, bộ khởi động động cơ và hệ thống băng tải để tự động hóa kho hàng và hậu cần một cách liền mạch.
• Điều khiển quy trình: Kết nối SLC 500 với các thiết bị đo, van và bơm trong các ứng dụng hóa chất, thực phẩm & đồ uống và xử lý nước.
• Nâng cấp hệ thống cũ: Mở rộng khả năng giao tiếp của các hệ thống SLC 500 hiện có mà không cần thay thế toàn bộ phần cứng.
